Menghindari Masalah Grounding dan Petir dengan Fiber Optic

Latar Belakang

Dalam lingkungan industri, jaringan komunikasi antar perangkat umumnya menggunakan kabel tembaga (Ethernet). Walaupun praktis, kabel tembaga memiliki kelemahan mendasar karena bersifat konduktif. Hal ini menimbulkan risiko:

• Gangguan grounding akibat perbedaan potensial antar panel atau perangkat.
• Induksi elektromagnetik (EMI) dari peralatan berdaya besar seperti motor atau inverter.
• Sambaran petir yang dapat merambat melalui kabel dan merusak perangkat sensitif.

Dampak dari gangguan tersebut tidak hanya berupa kerusakan perangkat, tetapi juga berpotensi menyebabkan downtime operasional yang signifikan serta risiko keselamatan.

Fiber Optic sebagai Solusi

Fiber optic merupakan media komunikasi yang sepenuhnya non-konduktif, sehingga tidak menghantarkan arus listrik. Keunggulan utama yang ditawarkan antara lain:

• Isolasi Galvanik Total
  Menghilangkan jalur arus listrik antar perangkat, aman dari perbedaan grounding maupun sambaran petir.

• Ketahanan terhadap EMI/RFI
  Sinyal berbasis cahaya tidak terpengaruh oleh medan elektromagnetik, sehingga komunikasi tetap stabil.

• Perlindungan Alami dari Petir
  Tidak adanya konduksi listrik membuat fiber optic aman dari energi petir.

• Kecepatan dan Jangkauan
  Mendukung komunikasi gigabit dengan jarak hingga puluhan kilometer tanpa degradasi berarti.

Penerapan di Industri

Fiber optic dapat diterapkan pada berbagai sistem komunikasi industri, antara lain:

• SCADA dan DCS untuk komunikasi antar panel kontrol.
• Flowmeter, power meter, atau sensor dalam pengiriman data ke server.
• Koneksi antar gedung atau panel untuk mengatasi beda potensial grounding.
• Integrasi OPC UA / Modbus TCP yang membutuhkan komunikasi real-time stabil.

Topologi Sistem

Media Converter

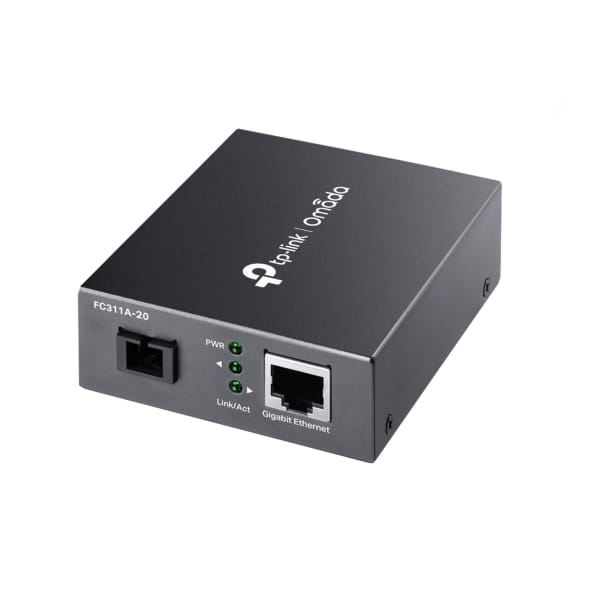

• TP-Link FC311A-20 (sisi perangkat)
• TP-Link FC311B-20 (sisi server/switch)

Spesifikasi utama:

• Ethernet RJ45 10/100/1000 Mbps
• Fiber optic single-mode WDM (BiDi)
• Connector SC/UPC, mode simplex (1 core)
• Jarak dukung hingga 20 km
• Power supply DC 12–48 V
• Plug & play tanpa konfigurasi

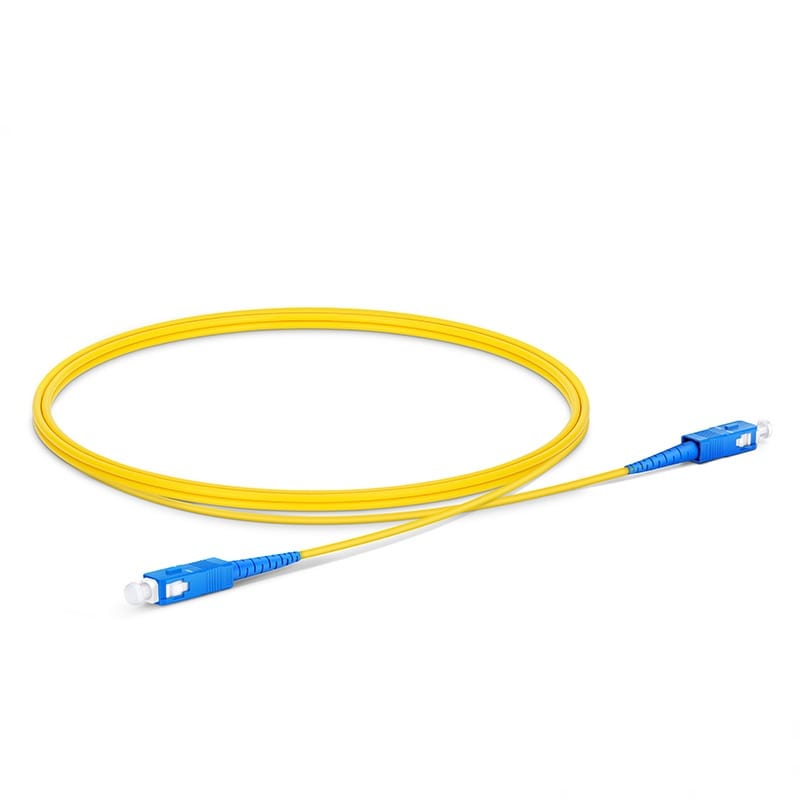

Kabel Fiber Optic

• Single-mode OS2, simplex (1 core)
• Connector SC/UPC – SC/UPC
• Panjang ±300 m (outdoor, UV resistant)
• ❌ Tidak boleh multimode
• ❌ Tidak boleh SC/APC (hijau)

Kabel Ethernet

• Cat5e/Cat6, panjang ≤5 m
• Digunakan hanya di sisi converter (Perangkat → FC311A, FC311B → Server)

Power & Panel

• Supply DC 12/24 V untuk masing-masing converter
• Converter ditempatkan dalam panel tertutup dengan grounding chassis
• Fiber optic masuk panel menggunakan strain relief/gland

Keunggulan Sistem

• Isolasi galvanik penuh → aman dari EMI dan petir.
• Komunikasi stabil → mendukung protokol OPC UA atau Modbus TCP secara terus-menerus.
• Konfigurasi sederhana → point-to-point tanpa kebutuhan pengaturan tambahan.
• Siap audit → BOM jelas dan spesifikasi terdokumentasi, memudahkan proses pengadaan dan inspeksi.

Bill of Materials (BOM)

Best Practice Instalasi

Untuk memastikan sistem fiber optic bekerja optimal dan tahan lama, disarankan:

• Manajemen kabel: gunakan tray/ducting, hindari tekukan tajam (radius min. 30 mm).
• Proteksi panel: gunakan enclosure dengan rating IP sesuai lingkungan (≥IP54 untuk outdoor).
• Grounding konsisten: converter, PSU, dan panel tetap digrounding dengan kabel tembaga memadai.
• Label & dokumentasi: beri label jelas pada kabel, dokumentasikan jalur dan titik terminasi.
• Strain relief/gland: gunakan gland saat kabel masuk panel untuk mencegah kerusakan mekanis.
• Pemeriksaan konektor: bersihkan konektor SC/UPC sebelum instalasi untuk menghindari loss.

Kesimpulan

Penggunaan fiber optic dalam sistem komunikasi industri bukan sekadar peningkatan teknologi, melainkan langkah strategis untuk menghindari masalah grounding dan petir. Dengan isolasi total, ketahanan terhadap EMI, serta keandalan tinggi, fiber optic memastikan komunikasi tetap aman, stabil, dan berkelanjutan.
